شاحنة قمامة مضغوطة 7 أطنان

ZBH5070ZYSEQY 6 7 شاحنة القمامة المضغوطة Tons هي جيل جديد من شاحنات جمع القمامة بعد التحميل تم تطويرها وتصميمها بشكل مستقل بواسطة شركة Changsha Zoomlion Environmental Industry Co.، Ltd.. تتبنى السيارة هيكل السيارة Dongfeng National Class ، ويتم تعديلها بإضافة علب القمامة والحشوات والجرارات وآليات التغذية والأنظمة الهيدروليكية وأنظمة التحكم الإلكترونية والمكونات الأخرى. تتبنى السيارة تقنية ضغط ثنائية الاتجاه مثبتة في الخلف ، وكفاءة عمل عالية ، ومظهر بسيط وجميل ، وأداء ممتاز ، وطرق تحكم وتشغيل إنسانية. يتم اختيار المكونات الأساسية مثل المكونات الهيدروليكية والكهربائية من مكونات عالية الجودة ، كما أن استقرار التشغيل مرتفع. إنها وسيلة موثوقة وفعالة وبسيطة ومريحة لجمع ونقل القمامة.

نظرة عامة على الوظيفة
لديها وظائف متعددة مثل جمع القمامة ، تحميل وضغط القمامة الأوتوماتيكي ، نقل القمامة وإغراقها.

نطاق التطبيق
إنها مناسبة بشكل أساسي لجمع ونقل النفايات المنزلية الريفية في براميل وأكياس ومواد سائبة.

الهيكل الرئيسي وخصائص الأداء
إن شاحنة القمامة المضغوطة ZBH5070ZYSEQY 6 7 تتكون أساسًا من الهيكل ، صندوق القمامة ، الحشو ، الجرار ، آلية التغذية ، النظام الهيدروليكي ، نظام التحكم الإلكتروني والمكونات الأخرى. المقدمة المحددة هي كما يلي:

1. الهيكل
الهيكل. إنها تتبنى تعديل هيكل السيارة من الدرجة الثانية EQ1075SJ3CDF الذي تنتجه شركة Dongfeng Motor Co.، Ltd. ، التي تتمتع بقوة كبيرة وقدرة تحمل قوية. جودة الهيكل موثوقة وتصل إلى مستوى الانبعاث السادس الوطني.
محرك.وهي تتبنى محرك الديزل Anhui Quanchai Power Co.، Ltd. Q {0}} E60 بطاقة 85 كيلوواط وسرعة مقدرة 3000 لفة / دقيقة ، وتصل انبعاثاته إلى المعيار السادس الوطني.

2. هيكل الجزء العلوي من الجسم
الجرار
يتم لحام الجرار بمقاطع عالية الجودة وألواح فولاذية منجنيز عالية القوة وعالية الجودة. وهو مكون يقوم بتفريغ المنتج. يتم ترتيب الجرار داخل سلة المهملات ويتم تشغيله بواسطة أسطوانة هيدروليكية ثلاثية المراحل للانزلاق على طول مسار سلة المهملات لإكمال عملية التفريغ.

سلة مهملات
سلة المهملات هي جزء من شاحنة قمامة مضغوطة سعة 7 أطنان لجمع القمامة المنزلية وتخزينها ، وهي أيضًا مصفوفة ربط لأجزاء مهمة مثل الحشو. يضمن تصميم الهيكل المعقول واختيار المواد الأداء الأمثل للمنتج ؛ يتكون التجويف الداخلي من فولاذ المنغنيز عالي الجودة وعالي القوة مع قوة عالية وعمر خدمة طويل ؛ يتم تشكيل اللوحة الجانبية عن طريق ثني اللوحة بأكملها ، كما يعمل تصميم السطح المنحني على تحسين صلابة الإطار العام مع زيادة الجماليات ؛ تم تصميم صندوق النفايات مع أخدود تصريف مياه الصرف الصحي عند الذيل ؛ الجزء السفلي من سلة المهملات مصمم بآلية قفل الحشو.
حشو
الحشو هو جزء من هذا المنتج يقوم بضغط وتقليل حجم النفايات المنزلية. تعمل آلية التعبئة بالضغط على الحشو على ضغط القمامة في قادوس الحشو من خلال الحركة المنزلقة للوحة المنزلقة ودوران الكاشطة وتعبئتها في صندوق القمامة. تم تصميم الجزء السفلي من الحشو بخزان الصرف الصحي لتحسين سعة تخزين مياه الصرف الصحي للمنتج ؛ تم تجهيز الوجه الأمامي للحشو بشرائط مانعة للتسرب مزدوجة ، ويشكل هيكل مانع للتسرب مع الوجه الخلفي لصندوق القمامة لمنع تسرب مياه الصرف الصحي بشكل فعال.

آلية التغذية
آلية التغذية هي مكون يسكب القمامة في حاوية جمع القمامة في قادوس الحشو. وفقًا لنطاق التكيف المختلف لحاوية التجميع ، يختلف حجم البرميل القابل للتكيف لهذا المكون. يتم تحقيق عملية إلقاء القمامة في قادوس الملء بواسطة أسطوانة هيدروليكية تعمل بآلية ربط بأربعة قضبان.

تجميع الدرابزين
يتم تجميع مجموعة الدرابزين بواسطة عوارض فولاذية كربونية عالية الجودة وأقواس فولاذية كربونية عالية الجودة ، بمظهر جميل.
3. وضع التشغيل
تتبنى السيارة وضع التحكم في "صندوق التحكم بالإضافة إلى وحدة التحكم بالإضافة إلى لوحة تشغيل ناقل CAN".

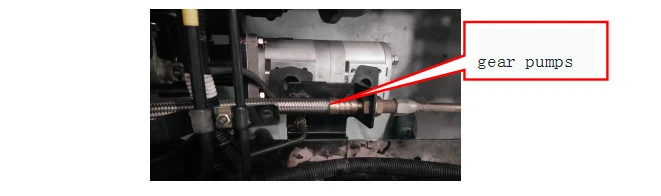

ابدأ مضخة الزيت:
أ) افتح الصمام الكروي على خط شفط الزيت بين مضخة الزيت وخزان الزيت ؛
ب) مقبض تشغيل علبة التروس في الوضع المحايد ؛
ج) اضغط على زر الطاقة بلوحة التحكم في الكابينة ، وسيتحول مؤشر الطاقة إلى اللون الأخضر ؛
د) قم بتبديل زر مأخذ الطاقة في الكابينة ؛
ه) تنبعث مضخة الزيت صوت عمل منخفض ، إذا لم يكن هناك ضوضاء أخرى ، فقد دخلت التشغيل العادي ؛
و) بعد أن تعمل مضخة الزيت بثبات لمدة 3-5 دقيقة ، يمكن إجراء العديد من العمليات على لوحة التحكم الرئيسية.

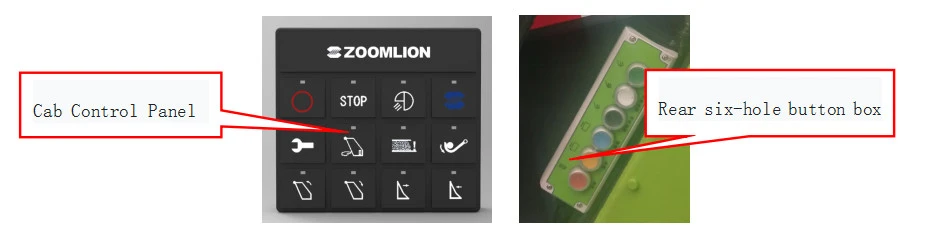

لوحة التحكم. يقع في الجزء الأمامي الأيمن من مقعد السائق ، ويمكن للسائق إكمال أعمال تفريغ الجرار دون النزول من السيارة.
يتم تقديم لوحة التحكم بالكابينة ووظائف كل زر على النحو التالي:

أيقونة	اسم المفتاح	سمات
	مزود الطاقة	اضغط على الزر لـ 3S ، يتحول ضوء المؤشر إلى اللون الأخضر ، وتكون طاقة النظام قيد التشغيل. اضغط على هذا الزر مرة أخرى ، يتحول ضوء المؤشر إلى اللون الأحمر ، ويتم إيقاف تشغيل طاقة النظام.
	التوقف في حالات الطوارئ	وقف العمل الحالي.
	مصباح العمل	اضغط على الزر لتشغيل ضوء العمل ، واضغط على الزر مرة أخرى لإطفاء ضوء العمل.
	الخلفية	اضغط على الزر ، ومصباح خلفية اللوحة قيد التشغيل ؛ اضغط على الزر مرة أخرى ، ضوء خلفية اللوحة مطفأ.
	أعمال صيانة	اضغط على الزر 3S ، يتحول ضوء المؤشر إلى اللون الأحمر ، أدخل وضع الصيانة ، المحرك في وضع الخمول ، يصدر صوت صفير ؛ اضغط على هذا الزر مرة أخرى ، يتحول ضوء المؤشر إلى اللون الأخضر ، أدخل الوضع التلقائي.
	أزرار تشغيل المنطقة الخلفية	اضغط على هذا الزر ، يتحول ضوء المؤشر العلوي إلى اللون الأحمر ، ويكون زر صندوق التشغيل في الجزء الخلفي من الحشو (المنطقة الخلفية) فعالاً ؛ اضغط على هذا الزر مرة أخرى ، يتحول ضوء المؤشر إلى اللون الأخضر ، وتكون عملية تشغيل الكابينة (المنطقة الأمامية) فعالة.
	مؤشر تكبل	عندما لا يتم استشعار مفتاح القرب من خطاف القفل ، يضيء ضوء مؤشر خطاف القفل ، وإلا فلن يضيء.
	رفع اللودر	حركة الدفع ، يتم فتح خطاف القفل ، رفع اللودر ، المحرك في سرعة العمل ، يصدر صوت صفير ، وبعد أن يكون المصعد في مكانه ، فإنه سينظف القمامة تلقائيًا.
	أسفل محمل	حركة هرولة ، اللودر ينزل ، قفل الخطاف مغلق ، المحرك يعمل بسرعة ، ويصدر الجرس صوت طنين.
	إطلاق الجرار	حركة الدفع ، عند استشعار مفتاح القرب من الرفع ، يمكن دفع الجرار للخارج ، ويعمل المحرك بسرعة دوران.
	تراجع الجرار	عودة الجرار: يستخدم هذا الإجراء فقط لظروف الصيانة. اضغط على زر "تراجع" لسحب الجرار.

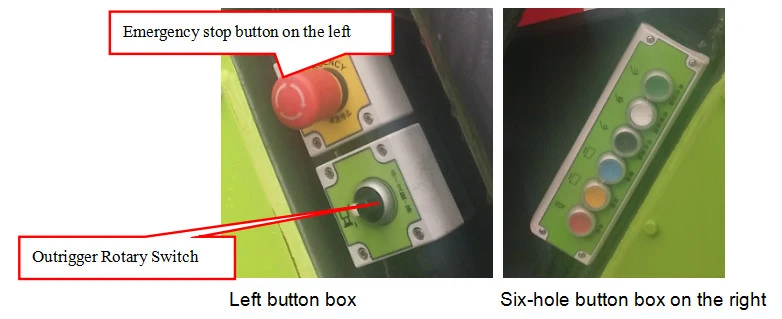

صندوق التحكم بالمنطقة الخلفية.يتم تثبيت المقبض الأيسر على جانبي ذيل محمل السيارة ، ويتحكم في امتداد وسحب أسطوانة الركيزة (ينطبق فقط على الطرز المزودة بآلية الجرافة) ؛ الجانب الأيمن عبارة عن صندوق زر بستة فتحات ، يستخدمه المشغل لأداء دلو الرفع (الجرافة) ، ودلو التفريغ (الجرافة) ووظائف التعبئة بالضغط ؛ الزر أحادي الثقب الموجود على اليسار هو زر التوقف في حالة الطوارئ:

مربع الزر الأيسر ستة ثقوب مربع على اليمين

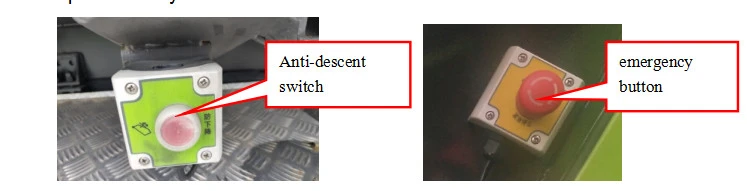

زر الأمان للإصلاح.تم تثبيت مفتاح منع السقوط على الجانب الأيسر السفلي من الصندوق.

الزر المكون من ستة ثقوب ووصف الوظيفة:

ثلاثة أزرار ذات ثقب واحد وأوصاف وظيفية:

المعلمات التقنية الرئيسية للمنتج

أداء خارق
قدرة تحميل قوية وكفاءة عمل عالية. إنها تعتمد تقنية ضغط ثنائية الاتجاه متقدمة ونسبة ضغط عالية ، وهي مكانة رائدة في الصناعة. وقت التحميل قصير ، وسعة دلو اللودر كبيرة ، ووقت الدورة لمرة واحدة لعملية التعبئة ووقت الدورة لمرة واحدة لعملية التفريغ قصير ، وعملية جمع القمامة ونقلها تتسم بالكفاءة والسرعة ، هي الشركة الرائدة في هذه الصناعة.

آلية التغذية لديها قدرة عالية على التكيف وموثوقية عالية.تغطي طريقة التغذية الأشكال الرئيسية لجمع القمامة المنزلية ، بما في ذلك: تدوير دلو بلاستيكي سعة 240 لترًا / 660 لترًا ، وتدوير دلو من الحديد سعة 300 لتر ، وتدوير دلو من الحديد سعة 600 لتر ، ودلو مقلوب ونوع دلو. في نفس الوقت ، يمكن استخدام تصميم آلية الربط الأصلية المكونة من أربعة قضبان. آلية التغذية القابلة للتعديل للأسنان المعلقة والخطافات وما إلى ذلك ، تجعل ارتفاع الجرافة المعلقة قابلًا للتكيف مع أكثر من 240 مم ، وتتكيف تمامًا مع الاختلافات الإقليمية لعلب القمامة ، وتضمن الموثوقية العالية لعملية التغذية.

آلية قفل مستقلة وتكنولوجيا الختم المزدوج. أنالضمان إغلاق الطرف الخلفي لعلبة القمامة ومنع تدفق مياه الصرف الصحي ، يتم استخدام تصميم مبتكر لخطافات القفل المستقلة لقفل الحشو. يكون شريط الختم عند تقاطع الطرف الخلفي لصندوق القمامة والحشو دائمًا في حالة مضغوطة. إنه يضمن أداء إحكام جيد على السطح المشترك للحشو وصندوق القمامة. في الوقت نفسه ، تقترض تمامًا وتمتص شكل هيكل الختم المحدب المزدوج المتقدم الأجنبي ، وهي مصممة بشكل مبتكر لتكنولوجيا الختم المزدوجة بين صندوق القمامة والحشو ، وتعتمد ختمًا مطاطيًا خاصًا ، وتتمتع بأداء ختم جيد ، وتمنع التلوث الثانوي بشكل فعال.

التحكم في التشغيل المتوافق مع البشر.تم تركيب صندوق التحكم في التشغيل في الكابينة والجزء الخلفي من السيارة. يمكن لصندوق التحكم في التشغيل الموجود في الكابينة التحكم في الدفع والتفريغ وتحديد وضع التشغيل. يتحكم صندوق التحكم في التشغيل الموجود في الجزء الخلفي من السيارة في تشغيل آلية الضغط والتعبئة وآلية التغذية. العملية مريحة للغاية ؛ خاصة في مدافن النفايات ، يمكن للمشغلين إتمام عملية التفريغ دون النزول من الشاحنة.

استخدام طاقة منخفضة.يتبنى النظام الهيدروليكي نظام "المضخة المزدوجة" ، والذي يختلف عن نظام "المضخة الواحدة" التقليدي. تكمن ميزته في تقليل فقد النظام الخانق وفقدان الفائض بشكل فعال ، مما يقلل من استهلاك الطاقة والضوضاء.

2.
جودة جيدة
مكونات رئيسية عالية الجودة.المكونات الرئيسية للأنظمة الكهربائية والهيدروليكية هي جميع العلامات التجارية الأجنبية المعروفة ، مثل مفاتيح القرب ، والأزرار ، وموانع التسرب الأسطوانية ، وما إلى ذلك ، مما يحسن موثوقية شاحنة القمامة.

صمام متعدد الاتجاهات عالي الجودة.تم اعتماد صمام عكس متعدد الاتجاهات يتم التحكم فيه بالهواء ، وهيكل الصمام بسيط وتكاليف الصيانة والإصلاح منخفضة. في الوقت نفسه ، فإنه يستفيد بشكل كامل من مقاومة تلوث الزيت لصمام الرجوع متعدد الاتجاهات للتخلص من تشويش الصمامات وتحسين الموثوقية وكفاءة الاستخدام.

تكنولوجيا التحكم المتقدمة.يختلف عن وضع التحكم PLC التقليدي المستخدم بشكل شائع في الصناعة ، يعتمد المنتج على التكنولوجيا الأجنبية المتقدمة والناضجة في وضع التحكم ، ويعتمد "ناقل CAN بالإضافة إلى وضع التحكم الخاص" الأكثر تقدمًا ، والذي يتميز بأتمتة عالية وموثوقية جيدة ومنخفضة معدل الفشل. ،طويلة الأمد. يحقق التحكم في خرج طاقة المحرك ، أي التحكم في الخانق ، التحكم التلقائي من خلال النظام الكهربائي ، مما يضمن أن المحرك يمكنه تحديد حالات التسارع والتباطؤ تلقائيًا في كل حالة تشغيل لشاحنة القمامة ، وتجنب فقد الطاقة وتسخين النظام ، وانخفاض استهلاك الوقود ، وجيد اقتصاد.

3.
آمن وموثوق
حماية عالية.جانب سلة المهملات مجهز بمفتاح مانع للسقوط لمنع رفع جهاز التحميل وخفض جهاز التحميل وتهديد السلامة الشخصية. المنتج مجهز بجهاز إنذار ، والذي يمكنه تنبيه المشغل للعمل بحذر عند إجراء عمليات آمنة ؛ يوجد دعامة أمان على اللودر لمنع اللودر من السقوط وإيذاء الناس ؛ يمكن لزر التوقف في حالات الطوارئ الموجود على الجانب الأيسر من اللودر إيقاف آلية ملء القمامة في أي حالة أو في أي وضع لضمان سلامة المشغلين والمعدات ؛ يتم إرفاق ملصقات الأمان لتوجيه المشغلين للعمل بأمان.

Oالمعدات ptional
