كاسحة طرق ذات 7 أطنان

Ⅰ.نظرة عامة على المنتج

العلامة التجارية Zoomlion ZBH5073TSLQLE 6 7 طن من كناسة الطرق الرطبة تعتمد على المنتج الحالي للشركة ZLJ5073TSLQLE5 (B10) مع هيكل ، ومن خلال تحسين الأداء والتصميم المكرر ، فهي منتج بديل لهذا النموذج. إنها ترث وتحسن الأداء العام والموثوقية لكنسة الطريق ZLJ5073TSLQLE5 (B10). في الوقت نفسه ، تم تعديل وتحسين العديد من الهياكل ، وتمت إضافة العديد من التصميمات الهيكلية المتوافقة مع البشر ، مما يجعل هيكل كاسحة الطريق من النوع ZLJ5073TSLQLE5 (B10) أكثر منطقية ، وأكثر تميزًا في الأداء ، وأكثر جمالًا في المظهر ، وأكثر ملاءمة ليستخدم. أداءها العام للسيارة هو في المستوى الرائد لمنتجات مماثلة من العلامات التجارية المحلية المعروفة.

تتميز السيارة بوظائف متعددة ، ومظهر جميل ، وأداء فائق من الكفاءة العالية وحماية البيئة والموثوقية.

Ⅱ. نظرة عامة على الوظيفة

اعتمادًا على مبدأ العمل المتمثل في الشفط والكنس وإزالة الغبار الرطب ، فإنه يحتوي على وظائف متعددة مثل تنظيف الطريق وتنظيف حافة الطريق على الجانبين الأيسر والأيمن من الطريق وكسح ستارة المياه ورش المياه وضغط الغبار.

Ⅲ. نطاق التطبيق

إنها مناسبة لعمليات التنظيف والتنظيف للطرق الحضرية العادية والطرق السريعة الحلقات والساحات والمطارات والأرصفة والأنفاق والجسور والأرصفة وأسطح الطرق الأخرى.

Ⅳ. الهيكل الرئيسي وخصائص الأداء

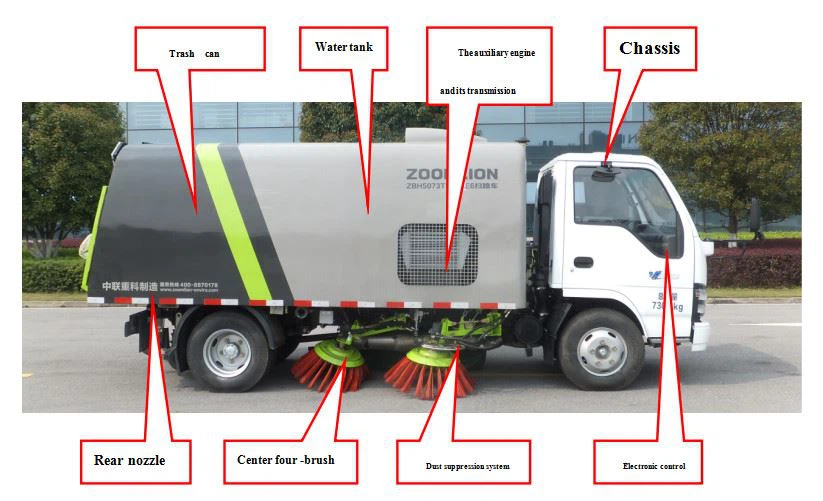

1. الهيكل

الهيكل.تم تعديل شاحنة كنس الطريق الرطبة ZBH5073TSLQLE 6 7 طن بهيكل الدرجة الثانية QL1070BUHACY لشركة Qingling Automobile Co.، Ltd. ، وانبعاثاتها تصل إلى المعيار الوطني 6. يأتي الهيكل مزودًا بجهاز توجيه هيدروليكي لضمان راحة السائق أثناء التشغيل.

Eنجين.إنها تعتمد محرك الديزل 4KH1CN6LB لشركة Qingling Isuzu (Chongqing) Engine Co.، Ltd. ، بطاقة 88kW ، وسرعة مقدرة 2900r / min ، وانبعاثات تصل إلى المعيار الوطني السادس.

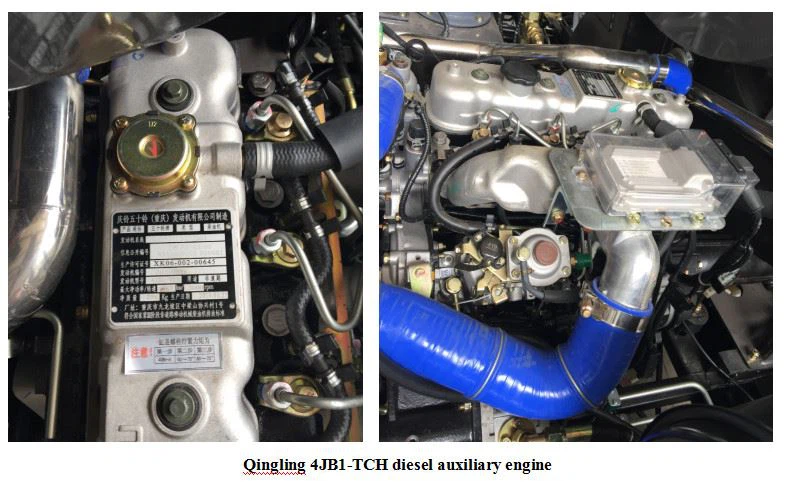

2. المحرك المساعد وناقل الحركة

Aمساعدمحرك. يتبنى محرك Qingling 4JB 1- TCH للديزل الإضافي "تقنية Isuzu" بسرعة مقدرة تبلغ 3000 لفة / دقيقة ، وتصل انبعاثاتها إلى المعايير الثلاثة الوطنية. يتبنى المحرك الإضافي والمروحة جهاز توصيل القابض الأوتوماتيكي بالطرد المركزي لضمان فصل المحرك الإضافي تلقائيًا عن المروحة عند بدء التشغيل والتوقف.

3. سلة المهملات

سلة المهملات مصنوعة من الفولاذ المقاوم للصدأ ومقاومة للتآكل وكبيرة الحجم. يعتمد صندوق القمامة على هيكل أحادي الطبقة ، والجدار الداخلي أملس وغير قابل للصدأ ، وله هيكل عظمي ، ولا يلتصق بالقمامة ، ومريح في التفريغ ، وسهل التنظيف للغاية. مزود بخزان مياه نظيف من البلاستيك وخزان صرف صحي بحجم إجمالي 4.5 متر مكعب وحجم فعال لا يقل عن 2.5 متر مكعب.

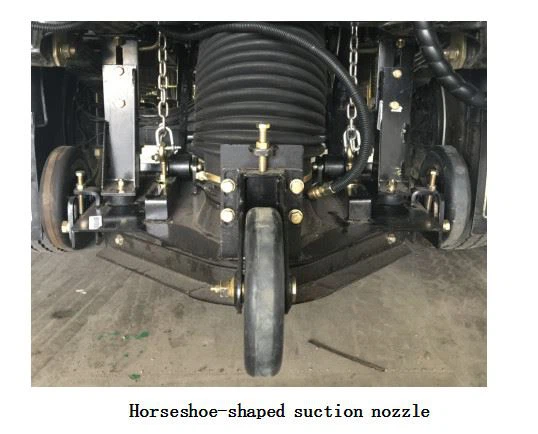

4. فوهة

حدوة الحصان حالات العسر الشديدفوهة الشفط ، والتي يمكن أن تتماشى تلقائيًا مع ظروف الأرض. تتميز فوهة الشفط بقدرة تنظيف كبيرة وسرعة تنظيف عالية.

5. نظام قمع الغبار

تعتمد طريقة إزالة الغبار على ستارة الماء النظيف لرش الماء للضغط على الغبار ، مما يوفر موارد المياه ويطيل وقت عملية إزالة الغبار بشكل كبير.

6. جهاز التنظيف

يتميز جهاز التنظيف الأمامي بوظيفة منع الاصطدام لضمان عدم تعرض جهاز التنظيف للتلف أثناء التشغيل. حصلت هذه التكنولوجيا على براءة اختراع وطنية. إن استخدام فرشاة تنظيف الرقائق المصبوبة بالحقن مقاومة للتآكل وقوية وسريعة الاستبدال.

7. نظام التحكم الإلكتروني

تتبنى السيارة وضع التحكم في "شاشة العرض بالإضافة إلى وحدة التحكم بالإضافة إلى لوحة تشغيل ناقل CAN". النظام الكهربائي لهيكل السيارة والتحكم الكهربائي لجهاز العمل الخاص ونظام الأدوات هما نظامان مستقلان. عند بدء التشغيل وإيقافه ، يتم التحكم في التحكم في سرعة المحرك الإضافي ، ورفع الفوهة ، والكنس والسحب وأجهزة التشغيل الأخرى عن طريق زر واحد ، وهو سهل التشغيل. يتم تشغيل السيارة من خلال ثلاثة أجهزة تشغيل ، اثنان منها في الكابينة وواحد على لوحة التشغيل على الجانب الأيمن من مؤخرة السيارة.

شاشة عرض.يقع في الجزء الأمامي الأيمن من مقعد السائق ، ويستخدم بشكل أساسي في عمليات التنظيف المختلفة للمركبات.

صندوق التشغيل.تقع بجانب صندوق الراديو أمام مقعد السائق ، وهي تستخدم بشكل أساسي لبدء وإيقاف المحرك المساعد.

لوحة التشغيل.تقع أمام العجلة الخلفية على الجانب الأيمن من السيارة ، وهي تستخدم بشكل أساسي لتفريغ وتصحيح الأخطاء وصيانتها في صندوق القمامة.

وضعية التشغيل.يمكن لواجهة التشغيل تحديد 3 أوضاع تشغيل (المسح الأيسر ، المسح الأيمن ، المسح الكامل). عند الدخول إلى واجهة تشغيل المهمة ، تظهر رسالة تطلب "الرجاء تحديد وضع المهمة والتأكيد". يمكن للمستخدم تحديد وضع التشغيل المناسب للتشغيل وفقًا لاحتياجات التشغيل. بعد تحديد وضع التشغيل ، تبدأ العملية بزر واحد ، وستقوم جميع المنظمات التي تحتاج إلى المشاركة في العملية تلقائيًا بالتمديد والعمل بالترتيب المحدد. عندما يكون من الضروري إيقاف العملية ، إيقاف التشغيل بضغطة زر واحدة ، ستتوقف جميع آليات التشغيل في العمل تلقائيًا عن العمل بالترتيب المحدد وتعود إلى الحالة الأصلية.

Ⅴ.المعلمات التقنية الرئيسية للمنتج

Ⅵ.Tانه المزايا الرئيسية لالمنتج

المستوى التقني والأداء الشامل لمكنسة الطريق من النوع الرطب ZBH5073TSLQLE 6 7 طن هي في المستوى الرائد لمنتجات مماثلة من العلامات التجارية المحلية المعروفة ، كما تم تطوير معايير الأداء الفني المختلفة للمنتج.

1. أداء متفوق

قدرة تنظيف ممتازة. عربة كنس الشوارع ZBH5073TSLQLE6 لديها قدرة كنس قوية وسرعة كنس عالية. يمكن للكنسة تنظيف الرمل بعرض طريق 3.1m وكمية تلوث نفايات تبلغ 2400 جم / م 2 في حالة السرعة المنخفضة للمسننة الأولى ؛ بسرعة 10 كم / ساعة ، لا يزال بإمكانها تنظيف عرض طريق يبلغ 3.1 م ومقدار تلوث نفايات يبلغ 200 جم / م 2 من الرمال. سرعة التنظيف لمكنسة الطريق من النوع ZBH5073TSLQLE6 هي 3-10 كم / ساعة ، وسرعة التنظيف 10-20 كم / ساعة. قدرة التنظيف نادرة في السيارات متوسطة الحجم ذات العلامات التجارية المحلية المعروفة.

انخفاض مستوى الضجيج. عربة كنس الشوارع ZBH5073TSLQLE6 ضوضاء تشغيل منخفضة. الحد الأقصى لضوضاء التشغيل أقل من 82 ديسيبل (A) ، وضوضاء أذن السائق أقل من 72 ديسيبل (A). في ظل ظروف التشغيل العادية ، تقل ضوضاء تشغيل شاحنة كنس الطريق عن 78 ديسيبل (A) ، وتكون ضوضاء أذن السائق أقل من 70 ديسيبل (A) ، وهي رائدة الصناعة.

استهلاك وقود منخفض. عربة كنس الشوارع ZBH5073TSLQLE6 لديها استهلاك منخفض للوقود أثناء التشغيل. الحد الأقصى لاستهلاك الوقود التشغيلي أقل من 5 لتر / ساعة ، واستهلاك وقود التشغيل العادي أقل من 4 لتر / ساعة ، وهو ما يعد فعالاً للغاية في استهلاك الوقود واقتصادًا في الاستخدام.

الهيكل الأصلي لفرشاة ذات أربعة ألواح في الفوهة الخلفية الوسطى.اعتماد تخطيط الهيكل المتماثل لـ "الفرش ذات الأربع ألواح في فوهات الشفط الخلفية الوسطى" التي أنشأتها Zoomlion ، فهي مريحة لتنظيف الجانبين الأيسر والأيمن من الطريق ، وهي مريحة لتنظيف الجانبين الأيسر والأيمن من الطريق . يتم تقليد هذا الهيكل الآن من قبل معظم العلامات التجارية المحلية المعروفة.

القابض التلقائي الطرد المركزي. يعتمد المحرك الإضافي والمروحة على جهاز توصيل القابض التلقائي بالطرد المركزي ، والذي يمكن أن يضمن فصل المحرك الإضافي تلقائيًا عن المروحة عند بدء التشغيل والإيقاف ، مما يمكن أن يحسن موثوقية العمل وعمر الخدمة للمحرك الإضافي وتبسيط العملية. في الوقت الحاضر ، فقط Zoomlion أتقن هذه التكنولوجيا واستخدمها في صناعة كنس الطرق ذات العلامات التجارية المحلية المعروفة.

سلة مهملات الفولاذ المقاوم للصدأ.يمكن أن تعتمد البطانة الداخلية للقمامة على هيكل أحادي الطبقة ، والجدار الداخلي من الفولاذ المقاوم للصدأ ، أملس وغير قابل للصدأ ، بهيكل عظمي عالي القوة ، ولا يوجد امتزاز للقمامة أثناء التنظيف. سلة المهملات مريحة للغاية للتنظيف ، ويمكن إتمام تنظيف القمامة في غضون 5 دقائق.

جهاز تنظيف مضاد للتصادم. يتميز جهاز التنظيف الأمامي بوظيفة منع الاصطدام لضمان عدم تعرض جهاز التنظيف للتلف أثناء التشغيل. حصلت هذه التكنولوجيا على براءة اختراع وطنية.

فوهة شفط على شكل حدوة حصان.تتميز فوهة الشفط على شكل حدوة حصان بقوة شفط عالية ، جنبًا إلى جنب مع هيكل قرص الكنس المركزي رباعي الكسح ، وسرعة التنظيف سريعة. يمكنه تنظيف الطريق بكفاءة بعرض 3.1 م ، وسعة التنظيف القصوى هي 62 ، 000 م 2 / ساعة.

جهاز التوجيه الهيدروليكي.يأتي الهيكل مع جهاز توجيه هيدروليكي ، مما يجعل السائق يشعر وكأنه يقود سيارة ويحسن بشكل كبير من راحة القيادة.

نظام طوارئ مضخة يدوية.تم تركيب نظام طوارئ للمضخة اليدوية ، والذي يمكنه سحب ورفع سلة المهملات حتى عند توقف المحرك الإضافي ، وهو أمر مناسب للصيانة.

2. نوعية جيدة

تكوين ملحقات عالي.المحركات الرئيسية والإضافية ، والمكونات الهيدروليكية ، ومكونات التحكم الكهربائي ، ومضخات المياه ، وما إلى ذلك ، هي علامات تجارية دولية أو محلية معروفة بجودة عالية وموثوقية عالية.

3. آمنة وموثوق بها

مزود بنظام إنذار صوتي.هذه السيارة مزودة بنظام إنذار صوتي يمكنه إرسال مجموعة متنوعة من الإنذارات الصوتية والرسائل الفورية أثناء التشغيل والتفريغ. هناك مطالبات صوتية مثل "سلة المهملات ، يرجى الانتباه للأمان" ، بالإضافة إلى مطالبات موسيقية متعددة وإنذارات طافرة. إلخ ، مريحة وعملية.

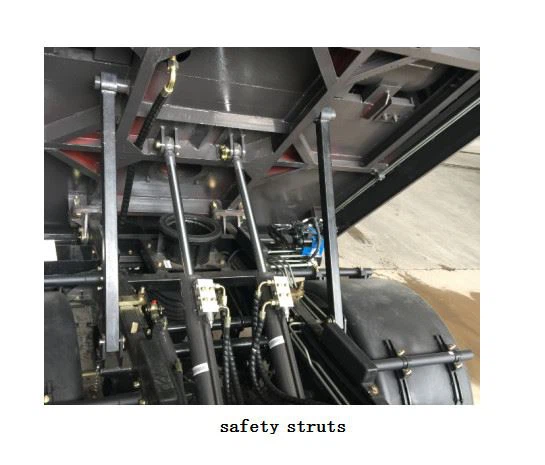

مجهزة بدعامات سلامة سلة المهملات. لضمان سلامة المشغلين والمعدات ، يتم توفير دعامة أمان في الجزء السفلي من سلة المهملات. أثناء التشغيل والتركيب والفحص والصيانة ، يمكن رفع القمامة. قبل التشغيل ، يجب دعم دعامات الأمان على كلا الجانبين أسفل سلة المهملات في نفس الوقت ، ويجب تثبيت دعامات الأمان بدبابيس أمان لضمان سلامة الأفراد والمعدات.
