شاحنة غسيل وكسح 7 أطنان

Ⅰ. نظرة عامة على المنتج

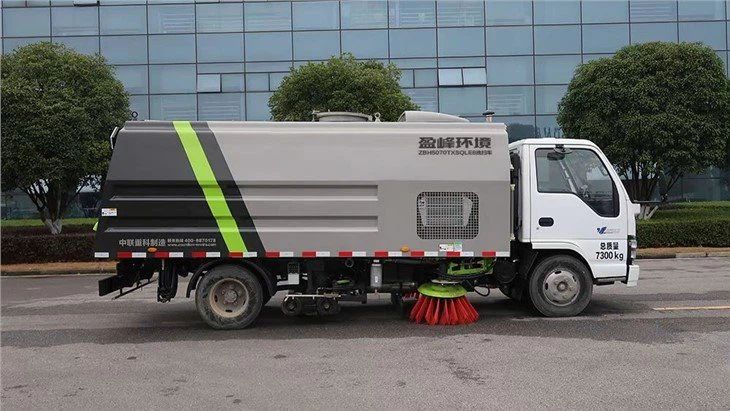

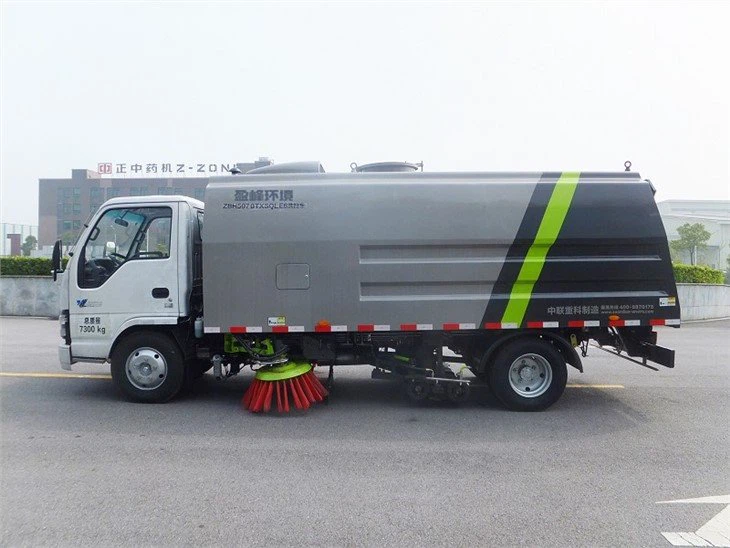

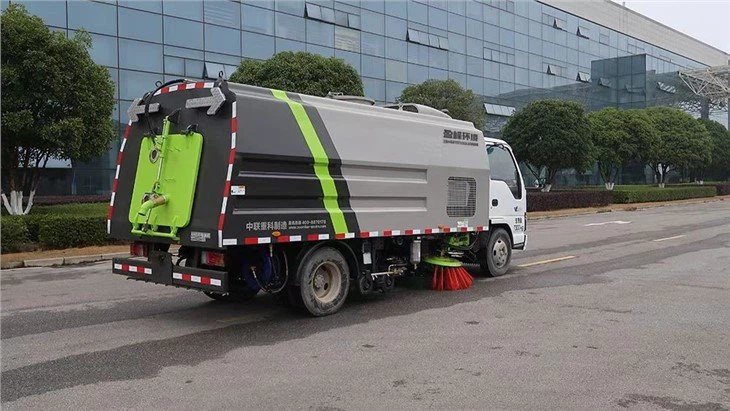

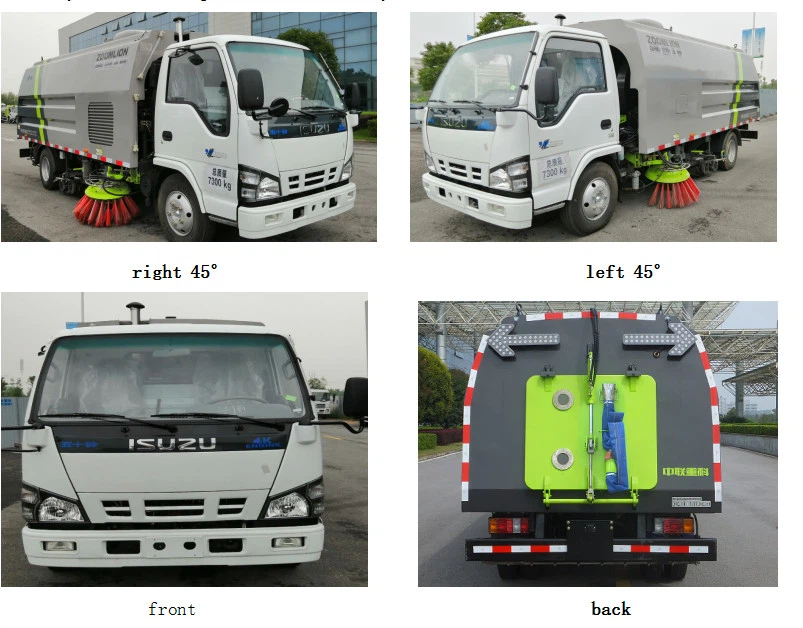

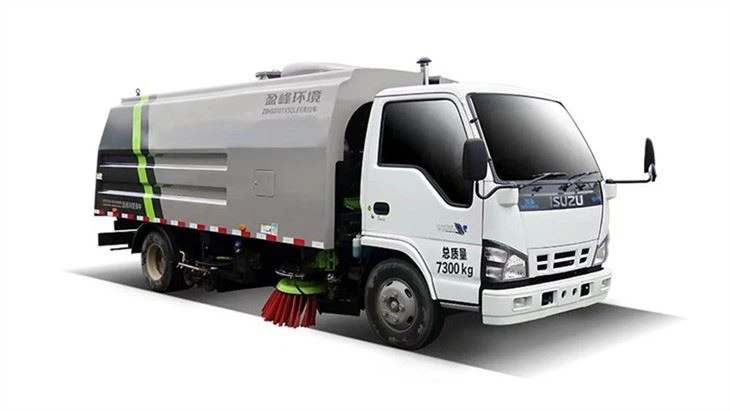

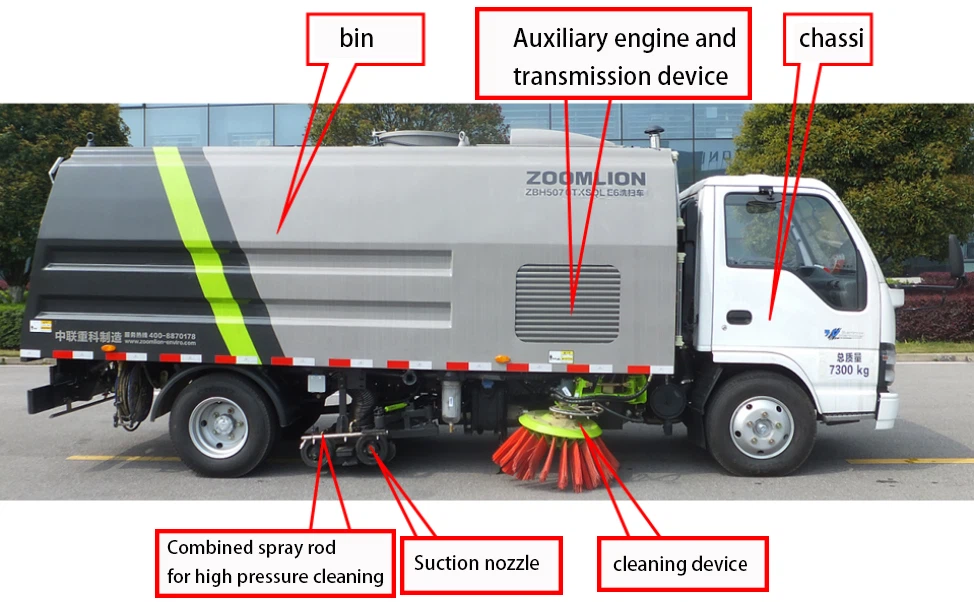

ZBH5070TXSQLE 6 7 طن شاحنة غسيل وكنس هي وسيلة صرف صحي عالية الكفاءة تم تطويرها بواسطة ZOOMLION والتي تدمج وظائف شاحنة تنظيف الطريق ومركبة التنظيف بالضغط العالي. تتبنى السيارة شاسيه Qingling Class II ، ويتم تعديله بإضافة محرك مساعد وجهاز نقل ، وعلبة قمامة ، وجهاز تنظيف ، ونظام تقليل الغبار ، وفوهة شفط ، ونظام تنظيف بالضغط العالي ، ونظام هيدروليكي ، ونظام كهربائي ومكونات أخرى.
تتميز السيارة بوظائف متعددة ، ومظهر جميل ، وأداء فائق من الكفاءة العالية وحماية البيئة والموثوقية.

Ⅱنظرة عامة على الوظيفة
إنها تتبنى الهيكل الحاصل على براءة اختراع للمسح الرأسي الأيمن والأيسر بالإضافة إلى فوهة عريضة مثبتة في المنتصف مدمجة في شريط رش الماء عالي الضغط بالإضافة إلى شريط رش جانبي يمين ويسار عالي الضغط (رقم براءة الاختراع ZL200820052390.7). إن فرشاة الكنس منخفضة التكلفة ، والفوهة العريضة تتميز بنظافة عالية ، وقضيب الرش المدمج له تأثير جيد على منع تلوث الهواء والتناثر. يتم شراء المكونات الرئيسية على مستوى العالم ، باستخدام مضخات المياه عالية الضغط ذات العلامات التجارية العالمية الشهيرة والفوهات والمكونات الهيدروليكية والكهربائية الرئيسية المستوردة ، مع أداء ممتاز وتشغيل موثوق. لديها العديد من الوظائف مثل تنظيف الرصيف ، الكنس ، التنظيف ، جانب الطريق ، تنظيف واجهة الرصيف ، وما إلى ذلك ، بالإضافة إلى المسح الكامل ، الاجتياح الأيسر ، الاجتياح الأيمن ، الاجتياح الكامل ، الاجتياح الأيسر ، الاجتياح الأيمن ، الغسل الكامل ، اليسار الكنس هناك 10 أوضاع تشغيل للغسيل ، والغسيل الصحيح ، والشفط النقي ، ورذاذ الزاوية الأمامية ، والرش الخلفي ، ومسدس الرش عالي الضغط يمكنه تنظيف لافتات الطرق ، واللوحات الإعلانية ، وما إلى ذلك. مؤشرات الأداء الفنية والاقتصادية على المستوى المحلي الرائد ، و هي منتجات معيارية معترف بها على مستوى الصناعة.

Ⅲ. نطاق التطبيق

إنها مناسبة للتنظيف الآلي ، والتنظيف ، والرش ، وقمع الغبار للطرق الحضرية ، والطرق السريعة ، والساحات ، والمطارات ، والأرصفة ، والأنفاق ، والجسور ، والجدران العازلة ، والأرصفة ، وواجهات الرصيف

Ⅳ .الهيكل الرئيسي وخصائص الأداء

1. الهيكل
الهيكل. إنها تعتمد تعديل الهيكل من الدرجة الثانية QL1070BUKACY الذي تنتجه شركة Qingling Automobile Co.، Ltd. ، والذي يتميز بجودة موثوقة وأداء مستقر. الهيكل يلبي معايير الانبعاثات الستة الوطنية.
محرك.إنها تعتمد محرك الديزل 4KH1CN6LB / KA000028 الذي تنتجه شركة Qingling Isuzu (Chongqing) Engine Co.، Ltd. ، بقوة صافية قصوى تبلغ 87 كيلو وات ، وإزاحة 2999 مل ، وعزم / سرعة قصوى تبلغ 290 نيوتن.متر / {{7} } ص / دقيقة.

2. المحرك المساعد وناقل الحركة
محرك مساعد. وهي تعتمد محرك الديزل 4JB 1- TCH لشركة Qingling Isuzu (Chongqing) Engine Co.، Ltd. ، بطاقة صافية قصوى تبلغ 67 كيلو واط / 3000 دورة / دقيقة ، وتصل انبعاثاتها إلى المعايير الثلاثة الوطنية. مع القابض الأوتوماتيكي المطابق ، ستعمل المروحة ومضخة الماء ذات الضغط العالي تلقائيًا عندما تصل سرعة المحرك الإضافي إلى قيمة التصميم بدون التشغيل اليدوي.

3. المعجب
يتميز استخدام مروحة الطرد المركزي الخاصة عالية الكفاءة الخاصة بالشركة لغسيل السيارات والكنس المصممة خصيصًا لهذا المنتج بخصائص الكفاءة العالية والضوضاء المنخفضة ومنحنى مقاومة التآكل المسطح ومنطقة الكفاءة العالية الواسعة والعمل الموثوق به والعمر التشغيلي الطويل.
4. فوهة
إنها تعتمد على فوهة شفط واسعة متكاملة ذات شفط مزدوج ، والتي لها عرض شفط كبير للأوساخ يبلغ 1600 مم ، ونظافة عالية وتأثير جيد ؛ تم تجهيز قضيب الرش المدمج في الصف الطويل بآلية سريعة التحرير والتغيير السريع لسهولة الصيانة ، وقوة تأثير تدفق المياه كبيرة ويمكن أن تكون مباشرة. يتم إرسال مياه الصرف الصحي إلى منفذ الشفط ، ومعدل امتصاص مياه الصرف الصحي مرتفع ، خاصة أن قضيب الرش ذو التفريغ الطويل مجهز بغطاء مانع للتسرب قابل للانعكاس ، والذي يمكن أن يمنع بشكل فعال تلوث المياه من الرش ، وهو صديق للبيئة وموثوق ومتعلق بالأداء. يمكنه أيضًا ضبط زاوية الغسيل لصف طويل من الفتحات على سطح الطريق وفقًا لتلوث سطح الطريق لجعل تأثير التنظيف أفضل.
5. بوم
شريط رش التنظيف بالضغط العالي المشترك. يتكون ذراع رش التنظيف بالضغط العالي من أذرع الرش اليسرى واليمنى وذراع الرش الداخلي للفوهة. يتم توصيله بالفوهة أو داخل الفوهة. يتم تثبيت ارتفاع ذراع الرش من الأرض أثناء التشغيل ولا يتغير مع حمل السيارة بأكملها. يمكنه الوصول إلى أفضل تأثير تنظيف واستقراره. يمكن تأرجح وسحب قضبان الرش اليمنى واليسرى ، ويتم التحكم في هذا الإجراء تلقائيًا بواسطة نظام التحكم الإلكتروني. يمكن تعديل عرض أذرع الرش اليمنى واليسرى بشكل مناسب لتجنب التداخل مع الحاجز أو الحاجز الواقي. من أجل تسهيل تعديل الفوهة وصيانتها واستبدالها ، تم تصميم قضيب الرش الموجود في الفوهة بحيث يتم سحبه بسرعة ، وتم الإعلان عن براءة اختراع وطنية.

6. قرص الاجتياح الأيسر والأيمن
تستخدم أقراص الكنس الرأسية اليمنى واليسرى أسطوانة زيت واحدة للتحكم في الرفع والتأرجح ، والتي تتميز بأداء جيد ضد الاصطدام وتكلفة منخفضة وتشغيل موثوق. من بينها ، حصلت الكانسة ثنائية الغرض للتنظيف والكنس على براءة اختراع وطنية (رقم براءة الاختراع 200820052391.1) ، وحصلت وظيفة تجنب الاصطدام على براءة اختراع وطنية (رقم براءة الاختراع 00224174.9). لديها وظيفة تنظيف سطح الطريق وغسل واجهة الرصيف.

7. سلة المهملات
إنه مصمم بهيكل مموج من الفولاذ المقاوم للصدأ ، والذي يدمج بعض خزانات المياه النظيفة وصناديق القمامة. يتم تفريغ القمامة وتفريغها بزاوية تفريغ 45.

8. مضخة مياه عالية الضغط
إنها تعتمد مضخة مياه ذات ضغط عالي مستوردة لغسيل السيارات وكنسها ، بضغط مقدر بـ 10 ميجا باسكال ، أداء عمل قوي ، أمان وموثوقية ، وعمر خدمة طويل.

تم تركيب بكرة غسيل ميكانيكية أوتوماتيكية في الجزء الخلفي الأيمن من عربة الغسيل والكنس ، ومجهزة بخرطوم ضغط عالي 20 مترًا ، والذي يمكن استخدامه لتنظيف عربة الغسيل والكنس نفسها وغيرها من المعدات والمرافق.

10. جهاز رش الضغط العالي
يوجد نظام رش بضغط منخفض في نهاية سلة المهملات ، والذي يمكن استخدامه كسيارة لإخماد الغبار برذاذ الطرق وتبريد الطريق في الصيف.

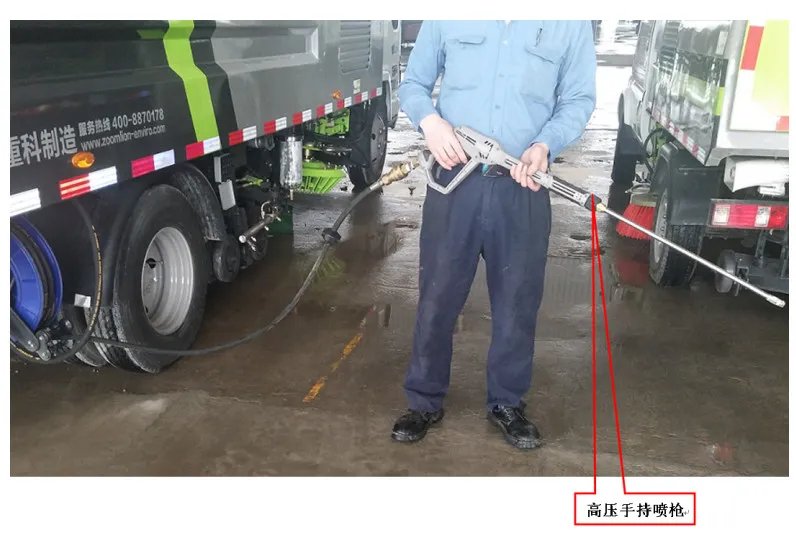

11. مسدس رش يدوي عالي الضغط
تم تجهيز مسدس الرش المحمول في هذا الطراز بموصل سريع يمكن توصيله أو فصله بسهولة عن بكرة الغسيل. باستخدام مسدس الرش اليدوي ، تكون كفاءة التنظيف عالية ، والتأثير جيد ، والعملية أكثر راحة وأمانًا.

12. وضع التشغيل
هناك مجموعة متنوعة من أوضاع التشغيل للاختيار من بينها. قام النظام بإعداد ما مجموعه 10 أوضاع تشغيل: المسح الكامل والمسح الأيسر والمسح الأيمن والمسح الكامل للغسيل ومسح الغسل الأيسر ومسح الغسل الأيمن والغسيل الكامل والغسيل الأيسر والغسيل الأيمن والشفط النقي. يمكن للمستخدم تحديد وضع التشغيل المناسب للتشغيل وفقًا لاحتياجات التشغيل. بعد تحديد وضع التشغيل ، تبدأ العملية بزر واحد ، وستقوم جميع المنظمات التي تحتاج إلى المشاركة في العملية تلقائيًا بالتمديد والعمل بالترتيب المحدد. عندما يكون من الضروري إيقاف العملية ، إيقاف التشغيل بضغطة زر واحدة ، ستتوقف جميع آليات التشغيل في العمل تلقائيًا عن العمل بالترتيب المحدد وتعود إلى الحالة الأصلية.

13. أجهزة الحماية الأوتوماتيكية المختلفة
تم تجهيز عربة الغسيل والكنس هذه بأجهزة حماية أوتوماتيكية مثل نقص المياه في خزان المياه النظيفة والمياه الكاملة في سلة المهملات لحماية عربة الغسيل والكنس من التلف في ظروف عمل معينة مثل نقص المياه والمياه الكاملة أو سوء التشغيل.

14. نظام إنذار صوتي
هذه السيارة مزودة بنظام إنذار صوتي يمكنه إرسال مجموعة متنوعة من الإنذارات الصوتية والرسائل الفورية أثناء التشغيل والتفريغ. هناك رسائل صوتية فورية مثل "مستوى الماء في خزان المياه منخفض ، ولا يمكن إجراء عملية التنظيف" ، "خزان الصرف الصحي مقلوب ، يرجى الانتباه إلى السلامة". هناك العديد من رسائل الموسيقى السريعة ورسائل التنبيه الهدير.

15. نظام الرؤية الخلفية للفيديو الملون (اختياري)
تم تثبيت الكاميرا على يمين وخلف الكناس ، وشاشة ملونة مثبتة في الكابينة. أثناء التشغيل ، يمكنك فحص ومراقبة تأثير التنظيف في الكابينة. يمكنك التنقل عند الرجوع للخلف لمنع الاصطدام الخلفي.

Ⅴ. وضعية التشغيل

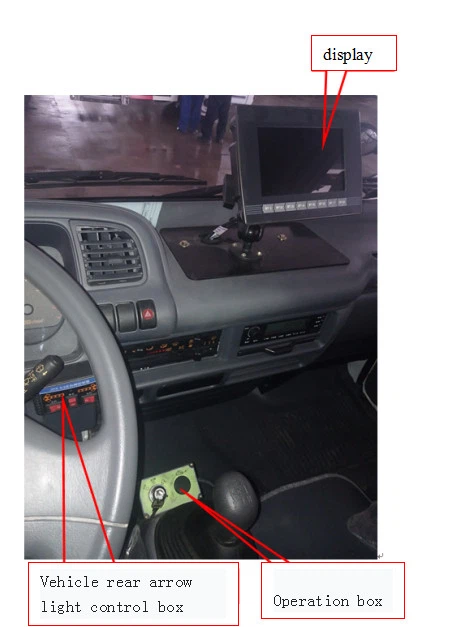

شاحنة غسيل وكسح 7 أطنان تتبنى وضع التحكم في "شاشة العرض بالإضافة إلى وحدة التحكم بالإضافة إلى لوحة تشغيل ناقل CAN". عندما تبدأ العملية وتتوقف ، يمكن التحكم في أجهزة التشغيل مثل رفع وخفض فوهة الشفط ، وسحب وفتح لوحة الكنس ، وسحب وفتح قضبان الرش اليمنى واليسرى عن طريق زر واحد ، والذي سهل التشغيل. يتم تحقيق تشغيل السيارة من خلال 3 أجهزة تشغيل ، اثنان منها في الكابينة وواحد على لوحة التشغيل على الجانب الأيمن من مؤخرة السيارة.
شاشة عرض. تقع على منضدة تشغيل الكابينة ، وهي مستخدمة بشكل أساسي في العديد من عمليات غسيل وكسح المركبات.

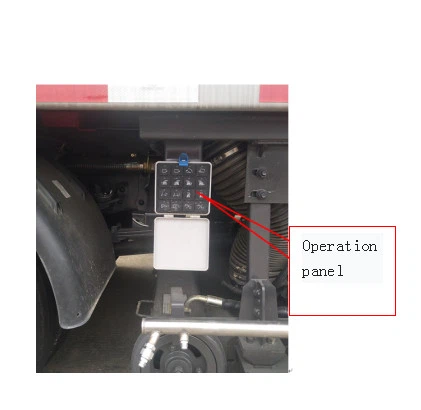

لوحة التشغيل. يقع أمام ذراع ناقل الحركة الخاص بالسائق ، وهو يستخدم بشكل أساسي لبدء وإيقاف المحرك الإضافي.

Ⅴ.المعلمات التقنية الرئيسية للمنتج

Ⅵ المزايا الرئيسية للمنتج

1. أداء متفوق
تخطيط جهاز التنظيف. أنايعتمد t الهيكل التقني الحاصل على براءة اختراع لـ "عمليتي مسح عموديين مركبين في المنتصف بالإضافة إلى فوهة واسعة مثبتة في المنتصف وقضيب رش الماء عالي الضغط مثبت في المنتصف بالإضافة إلى قضيب رش جانبي عالي الضغط مثبت في المنتصف" ، ويدمج قضبان الرش الجانبية اليمنى واليسرى مع فوهات الشفط. الترتيب العام فريد من نوعه ، مبادرة محلية. بالمقارنة مع الترتيبات الأخرى ، فهي تتميز بخصائص معدات التشغيل المركزية ، والمسافة الثابتة بين الفوهات والأرض ، والعمليات المستمرة والسلسة مثل الغسل ، والتنظيف ، وامتصاص مياه الصرف الصحي ، وتقليل الرش ، ومعدل امتصاص مياه الصرف الصحي العالي ، وعرض التنظيف الكبير ، والتنظيف العالي نجاعة.

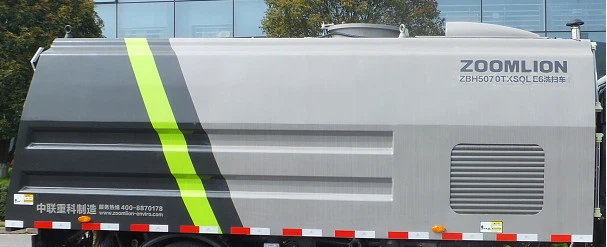

سلة المهملات لها هيكل متقدم.تم تصميم هيكل صندوق القمامة مع هيكل مموج من الفولاذ المقاوم للصدأ بطبقة واحدة ، وهو جديد في الشكل ، جميل ، مقاوم للتآكل ، كبير الحجم ، وبدون إطار. يمكن إلقاء القمامة وتفريغها عند ميل كبير للخلف ، ويمكن تفريغ الرواسب والقمامة في مياه الصرف الصحي تلقائيًا. يتم تركيب جهاز تنظيف بالرش بالضغط العالي في سلة المهملات ، ويمكن تنظيف خزان الصرف الصحي تلقائيًا بعد تفريغ القمامة ، مما يقلل بشكل كبير من كثافة اليد العاملة للمشغلين ، وصندوق القمامة مجهز بجهاز إنذار لمنع التدفق الزائد.

قرص الاجتياح.تستخدم أقراص الكنس الرأسية اليمنى واليسرى أسطوانة زيت واحدة للتحكم في الرفع والتأرجح ، والتي تتميز بأداء جيد ضد الاصطدام وتكلفة منخفضة وتشغيل موثوق. من بينها ، حصلت الكانسة ثنائية الغرض للتنظيف والكنس على براءة اختراع وطنية (رقم براءة الاختراع 200820052391.1) ، وحصلت وظيفة تجنب الاصطدام على براءة اختراع وطنية (رقم براءة الاختراع 00224174.9). لديها وظيفة تنظيف سطح الطريق وغسل واجهة الرصيف.

جهاز بوم.تم دمج قضبان الرش الجانبية اليمنى واليسرى ذات الضغط العالي مع فوهات الشفط ، باستخدام ترتيب على شكل "V" ، وقابلة للسحب تعمل هيدروليكيًا. يمكن تعديل الزاوية على شكل "V" وزاوية فوهة الماء ذات الضغط العالي. المسافة بين الفوهة والأرض ثابتة ، وتدفق الماء له قوة تأثير كبيرة. يمكنها جمع مياه الصرف الصحي بكفاءة ولها وظائف مقاومة التصادم وإعادة الضبط التلقائي ؛ يتم وضع الفوهات العامة عالية الضغط على قضبان الرش عالية الضغط اليسرى واليمنى. ، يمكن غسل جدار عزل الطريق ورصيف العزل ؛
2. نوعية جيدة

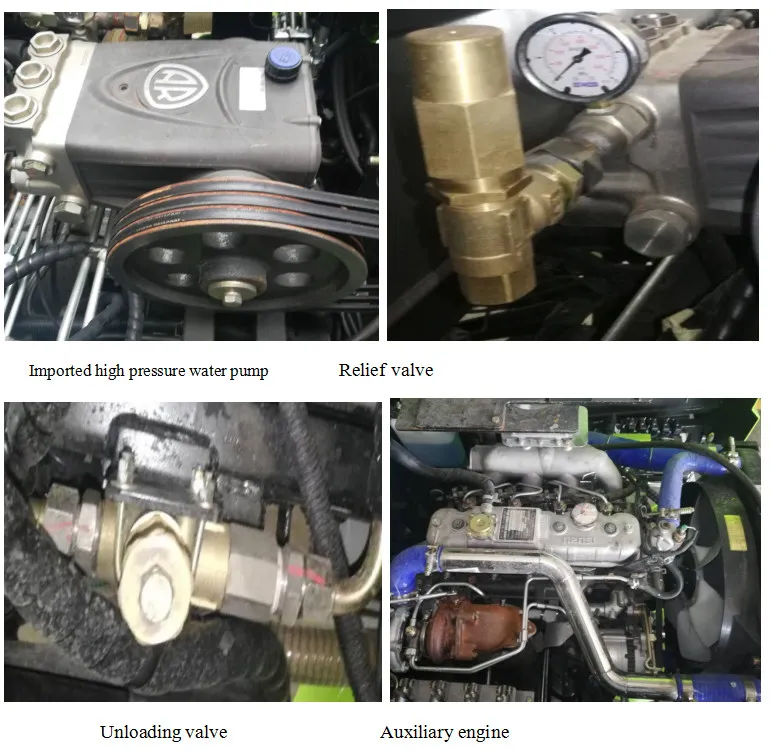

تكوين ملحقات عالي. مضخات المياه ذات الضغط العالي ، صمامات الفائض ، صمامات التفريغ ، المحركات الرئيسية والإضافية ، مكونات التحكم الكهربائي ، إلخ ، هي علامات تجارية مشهورة في الداخل والخارج ، بجودة ممتازة وأداء موثوق.

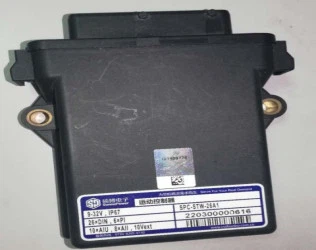

مكونات التحكم الكهربائي

3. آمنة وموثوق بها
مزود بنظام إنذار صوتي. يمكن إصدار مجموعة متنوعة من الإنذارات الصوتية والرسائل الفورية أثناء التشغيل والتفريغ.

تحكم صوت التنبيه

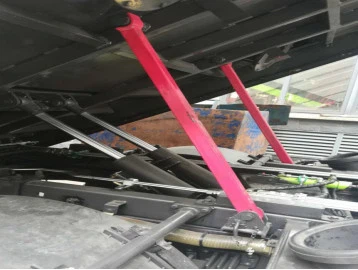

مجهزة بدعامات سلامة سلة المهملات.يمكن أن توفر حماية موثوقة للسلامة أثناء عمليات الصيانة

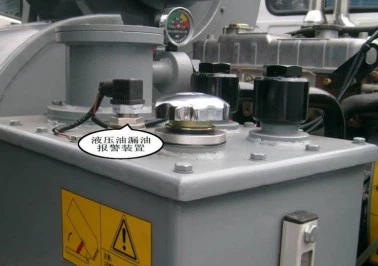

نظام هيدروليكي مع إنذار تسرب الزيت. مزود بجهاز إنذار تلقائي مانع للتسرب ومستوى الزيت ودرجة حرارة الزيت (رقم براءة الاختراع: 20082005 3218. 4) خزان الزيت لتجنب حدوث كمية كبيرة من تسرب الزيت الهيدروليكي ودرجة حرارة الزيت الزائدة. في الوقت نفسه ، عندما يتسرب النظام من الزيت الهيدروليكي بسبب الحوادث ، لا يزال هناك ما يكفي من الزيت الهيدروليكي لإكمال الوظائف المختلفة بعد الصيانة.

4. وظائف متنوعة
أوضاع تشغيل متعددة. يمكن لهذا المنتج أن يختار مجموعة متنوعة من أوضاع التشغيل وفقًا لظروف الطريق. بعد تحديد وضع التشغيل ، يتم التحكم تلقائيًا في بدء تشغيل وإغلاق كل آلية تشغيل بواسطة البرنامج ، والتشغيل الذكي بزر واحد. يتضمن وضع التشغيل لهذا المنتج عمليات التنظيف والكنس الكاملة ، والتنظيف الأيسر وعملية الكنس ، وعملية التنظيف اليمنى ، وعملية كنس الطريق الكاملة ، وعملية كنس الطريق اليسرى ، وعملية كنس الطريق اليمنى ، إلخ.
سهولة الصيانة

التصميم الهيكلي معقول وجودة الأجزاء موثوقة.صفيحة الكنس لهذا المنتج مرتبة على الجانبين الأيسر والأيمن من السيارة ، وقضيب الرش وفوهة الشفط مرتبة في منتصف السيارة ، مما يجعلها ملائمة للتجميع والتفكيك والصيانة ؛ يتم تركيب جهاز التنظيف في صندوق القمامة لتسهيل تنظيف صندوق القمامة ؛ خطوط الأنابيب الهيدروليكية ، الكهربائية يتم ترتيب خطوط الأنابيب بشكل منظم ومنظم ، وهو أمر مناسب لاكتشاف الأخطاء واستبدال المكونات. تم إيلاء الاعتبار الكامل لتصميم الأجزاء المختلفة ، وتم حجز مساحة صيانة كافية. في الوقت نفسه ، يتم استخدام ملحقات من الدرجة الأولى في الداخل والخارج لضمان جودة المنتج وأدائه ، وتقليل معدلات فشل المنتج بشكل كبير.
