شاحنة غسيل وكسح 10 أطنان

نظرة عامة على المنتج

ZBH5100TXSHFE 6 10 طن شاحنة غسيل وكنس هي شركتي التي طورت جيلًا جديدًا من منتجات آلات الصرف الصحي. مبدأ عملها هو: الهيكل والسترة يستخدمان طاقة الديزل ، مع الماء عالي الضغط لتنظيف سطح الطريق ، ومن خلال المروحة سيكون شفط مياه الصرف الصحي والقمامة إلى صندوق القمامة ، واستهلاك الطاقة المنخفض للسيارة ، وانخفاض مستوى الضجيج ، النظافة العالية والسلامة والموثوقية أفضل من أقرانها.
شاحنة غسيل وكسح 10 أطنان لها وظائف مختلفة ، ومظهر جميل ، وكفاءة عالية ، وحماية البيئة ، وأداء متفوق موثوق به.

نظرة عامة على الوظائف
"زوملايون" 10 أطنان لغسيل وتجفيف الشاحنة وكنس السيارة ، ومشي الشاسيه والتحميل بالديزل كمصدر للطاقة ، وللمنتج مجموعة متنوعة من الوظائف ، ومظهر جميل ، وكفاءة عالية ، وحماية البيئة ، وأداء موثوق به وخصائص أخرى. تم اعتماد هيكل براءة الاختراع (رقم براءة الاختراع ZL200820052390.7) للمسح الرأسي الأيمن والأيسر بالإضافة إلى فوهة الشفط العريضة الوسطى المدمجة بقضيب رش الماء بالضغط العالي بالإضافة إلى قضيب الرش الجانبي بالضغط العالي الأيمن والأيسر. تتميز الفرشاة بتكلفة منخفضة ، ونظافة عالية لفوهة الشفط العريضة ، وتأثير جيد مضاد للرش ومضاد للتلوث لقضيب الرش المدمج. يتم شراء التركيبات الرئيسية من جميع أنحاء العالم ، ويتم اعتماد مضخات وفوهات الضغط العالي المشهورة عالميًا ، مع الأداء الممتاز والتشغيل الموثوق. مع تنظيف الرصيف ، التنظيف ، التنظيف ، تنظيف جوانب الطريق ، تنظيف واجهة الرصيف ووظائف التشغيل الأخرى ، بالإضافة إلى المسح الكامل ، المسح الأيسر ، المسح الأيمن ، المسح الكامل ، المسح الأيسر ، الاجتياح الأيمن ، الغسيل الكامل ، الغسيل الأيسر ، الغسيل الأيمن ، الغسيل الكامل ، غسل اليسار ، غسل الحق ، شفط نقي ما مجموعه 10 أوضاع تشغيل ، هي المنتجات المعيارية المعترف بها في الصناعة.

نطاق التطبيق

إنها مناسبة للتنظيف الآلي ، والتنظيف ، وإزالة الغبار بالرش ، وعمليات التنظيف الأخرى للطرق الحضرية ، والطرق السريعة ، والساحات ، والمطارات ، والأرصفة ، والأنفاق ، والجسور ، والجدران العازلة ، والكبح والرصيف.

الهيكل الرئيسي وخصائص الأداء

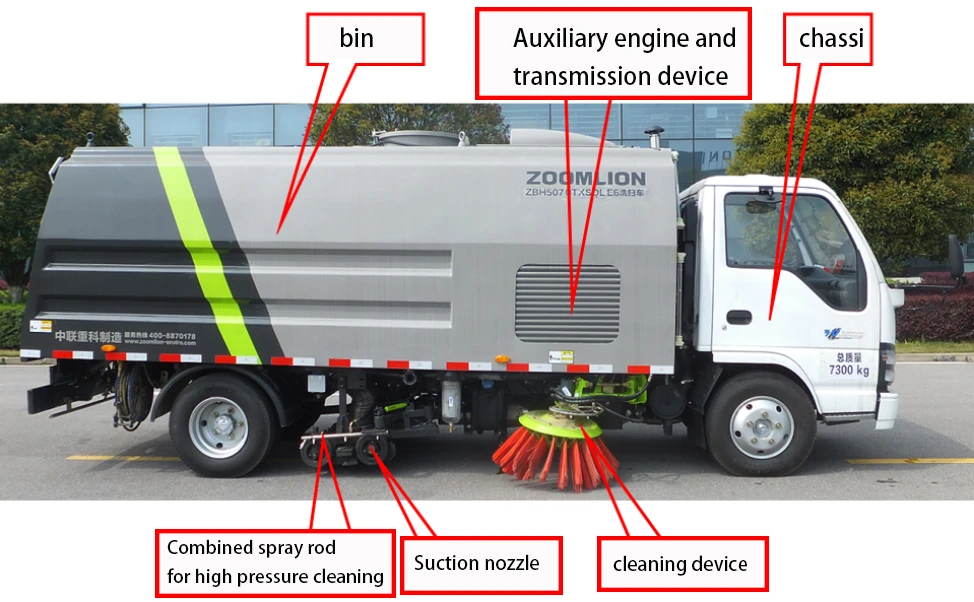

1. التشكل
الهيكل. إن هيكل الشاحنة HFC1101P71K1D1ZS من النوع II المعدل بواسطة شركة JAC Automobile Group Co.، Ltd. موثوق به من حيث الجودة ومستقر في الأداء. الهيكل يلبي معيار الانبعاث السادس الوطني.

المحرك. استخدم Anhui Cummins B4. 0 محرك الديزل NS6B170 ، الطاقة المقدرة 125kW ، الإزاحة 4000 مل ، أقصى عزم دوران 600Nm ، الانبعاثات تلبي المعيار السادس الوطني.
2- المحرك الإضافي وجهاز النقل الخاص به

المحرك الثانوي. باستخدام شركة qingling Isuzu (Chongqing) Engine Co.، LTD. 4JB 1- محرك ديزل TCH ، صافي القدرة القصوى 67 كيلو واط / 3000 لفة / دقيقة ، الانبعاثات تلبي معيار iii الوطني. عندما تصل سرعة المحرك الإضافي إلى قيمة التصميم ، ستعمل المروحة ومضخة الماء ذات الضغط العالي تلقائيًا ، مما يضمن فصل المحرك الإضافي تلقائيًا عن المروحة ومضخة الماء ذات الضغط العالي عند بدء التشغيل والتوقف.
3.Fا
استخدم مروحة الطرد المركزي عالية الكفاءة المصممة خصيصًا من قبل شركتنا لهذا المنتج ، بكفاءة عالية ، وانخفاض مستوى الضجيج ، ومقاومة التآكل ، ومنحنى الأداء المسطح ، ومنطقة فعالة واسعة ، وعمر خدمة طويل وما إلى ذلك. عند 2900 دورة في الدقيقة ، يكون حجم الهواء المقدر 10500 م ³ / ساعة ، وضغط الهواء المقدر 9200 باسكال ، والضوضاء أقل من 81 ديسيبل. إنه أحد الملحقات المهمة لسيارات التنظيف والكنس المتوسطة ذات العلامة التجارية zhonglian لفترة طويلة ، مع التكنولوجيا الناضجة والعمل الموثوق به.

4-فوهة الشفط

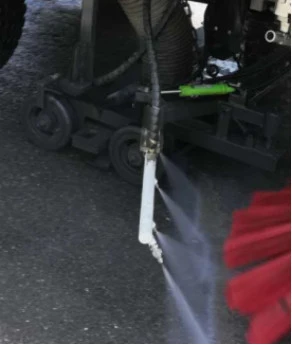

اعتماد فوهة الشفط المزدوج الأوسط فوهة شفط واسعة للغاية ، عرض شفط يبلغ حوالي 1600 مم ، نظافة عالية ، تأثير جيد ؛ تم ضبط قضيب الرش الطويل المدمج مع آلية التفكيك السريع والتغيير السريع للصيانة المريحة ، وقوة تأثير المياه كبيرة ، ويمكنه إرسال مياه الصرف الصحي مباشرة إلى منفذ الشفط ، ومعدل شفط مياه الصرف الصحي مرتفع ، وخاصة قضيب الرش الطويل مع غطاء مانع للتسرب قابل للانعكاس ، يمكن أن تمنع بشكل فعال تلوث المياه ، وحماية البيئة ، وموثوقة ، وأداء ممتاز. ووفقًا لتلوث الطريق ، اضبط زاوية الغسيل لفوهة الصف الطويل على سطح الطريق ، بحيث يكون تأثير التنظيف أفضل.

5.Lتعصب
قضيب رش مشترك للتنظيف بالضغط العالي. يتكون قضيب رش التنظيف بالضغط العالي من قضيب الرش الأيسر والأيمن وفوهة فوهة ، ملحقة بالفوهة أو الفوهة ، ارتفاع قضيب الرش من الأرض ثابت أثناء التشغيل ، لا يتغير مع حمل السيارة ، يمكن تحقيق واستقرار تأثير التنظيف الأمثل. يمكن تأرجح وسحب قضبان الرش اليمنى واليسرى ، والتي يتم التحكم فيها تلقائيًا بواسطة نظام التحكم الكهربائي. عندما يتم إخماد قضبان الرش اليمنى واليسرى في نفس الوقت ، يجب ألا يقل عرض التنظيف عن 3.25 متر. من أجل تسهيل تعديل الفوهة وصيانتها ، يمكن سحب تصميم قضيب فوهة فوهة الفوهة بسرعة من الهيكل ، وإعلان براءة الاختراع الوطنية.

6.جهاز التنظيف
تتبنى لوحة المسح العمودية اليمنى واليسرى أسطوانة زيت واحدة للتحكم في الصعود والسقوط والتأرجح ، مع أداء جيد مضاد للتصادم وتكلفة منخفضة وتشغيل موثوق. من بينها ، حصلت لوحة تنظيف الطرق وكنس الطرق على براءة اختراع وطنية (رقم براءة الاختراع 200820052391.1) ، وحصلت وظيفة تجنب الاصطدام على براءة اختراع وطنية (براءة اختراع رقم 00224174.9) ، والتي يمكنها تنظيف الطريق وغسل الواجهة الحجرية على جانب الطريق وظيفة.

7.غبارسلة مهملات

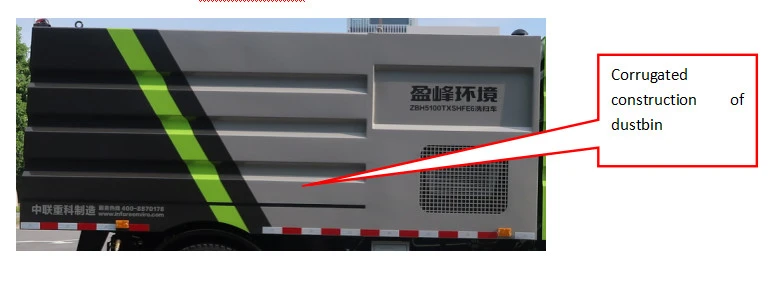

استخدم تصميم هيكل حافة الجدار الفولاذي المقاوم للصدأ ، وتميز المجموعة الصهريج وحاوية القمامة في كل عضوي. تفريغ مزبلة تفريغ ، زاوية تفريغ تصل إلى 45 درجة. يتكون سطح جسم الصندوق من الانحناء ، وهو أمر جديد وجميل. بعد أن يتم لحام صندوق القمامة ، باستثناء الأجزاء المصنوعة من الفولاذ المقاوم للصدأ ، تتم معالجة أسطح الأجزاء الأخرى بسائل فوسفاتي ثم يتم تغليفها بطلاء مضاد للصدأ.


8. نظام مجرى مائي عالي الضغط
يتكون نظام الماء عالي الضغط من مضخة مياه ذات ضغط عالٍ وأنابيب مياه ذات ضغط عالٍ ، وتوفر بشكل أساسي مياه ذات ضغط عالٍ لقضيب الرش الأيمن والأيسر ، وقضيب رش بفوهة الشفط ، وجهاز التنظيف الذاتي لصندوق الغبار ، وجهاز ما بعد الرش. .
تعتمد مضخة المياه ذات الضغط العالي على مضخة المكبس ذات الضغط العالي ذات العلامة التجارية العالمية ، والتدفق المقدر 100 لتر / دقيقة ، والضغط المقدر 12 ميجا باسكال ، وأداء العمل قوي ، وعمر الخدمة طويل.

9. بكرة غسيل وغسيل تلقائية

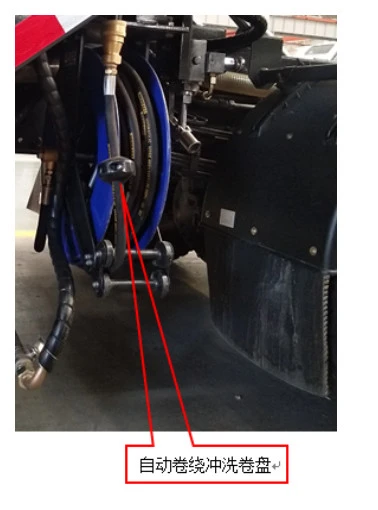

في سيارة الغسيل والكنس على الجانب الأيمن من المؤخرة ، تم تجهيز ملف غسيل آلي ميكانيكي ، بخرطوم ضغط عالي 20 متر ، يمكن استخدامه لتنظيف السيارة الكاسحة نفسها وغيرها من المعدات والمرافق ، اللف الأوتوماتيكي يجعل أنبوب الماء سهل الانسحاب ، انتعاش مريح.

10. البخاخة المحمولة باليد الضغط العالي

تم تجهيز مسدس الرش اليدوي في هذا الطراز بموصل سريع يمكن توصيله أو فصله بسهولة بواسطة بكرة التنظيف. باستخدام مسدس الرش اليدوي ، تكون كفاءة التنظيف عالية ، والتأثير جيد ، والتشغيل أكثر راحة وأمانًا.

11. وضع التشغيل
هناك العديد من طرق التشغيل للاختيار من بينها. يقوم النظام بإعداد 10 أوضاع تشغيل: المسح الكامل ، المسح الأيسر ، المسح الأيمن ، المسح الكامل ، المسح الأيسر ، الاجتياح الأيمن ، المسح الكامل ، المسح الأيسر ، الاجتياح الأيمن ، الغسيل الكامل ، الغسيل الأيسر ، الغسيل الأيمن ، الشفط النقي. يمكن للمستخدمين تحديد وضع العمل المناسب وفقًا لمتطلبات الوظيفة. بعد تحديد وضع التشغيل ، ستبدأ العملية بمفتاح واحد ، وستقوم جميع المؤسسات التي تحتاج إلى المشاركة في العملية تلقائيًا بتمديد العملية وتشغيلها وفقًا للتسلسل المحدد. عندما يكون من الضروري إيقاف العملية ، سيوقف زر واحد العملية ، وستتوقف جميع المؤسسات العاملة تلقائيًا عن التشغيل وتعود إلى الحالة الأصلية وفقًا للتسلسل المحدد.
12. التحكم الثانوي في سرعة المحرك
يمكن ضبط سرعة الدوران الثانوية رقميًا وبصريًا وفقًا لظروف الطريق ؛ بعد تحديد وضع التشغيل وبدء تشغيله ، سيتم تلقائيًا تذكر سرعة التشغيل الأخيرة وسيبدأ وضع التشغيل المقابل ، مما يلغي الحاجة إلى إعادة تعيين سرعة المحرك الثانوية. يمكن تحقيق تغيير السرعة عن طريق تعديل المقبض في صندوق تشغيل الكابينة ، مما يحسن بشكل كبير من راحة التشغيل.
13. مجموعة متنوعة من أجهزة الحماية الأوتوماتيكية
عربة الغسيل والكنس مزودة بأجهزة حماية أوتوماتيكية مثل نقص المياه في خزان المياه وصندوق الأتربة المليء بالمياه لحماية سيارة الغسيل والكنس من التلف عند استيفائها لظروف عمل محددة مثل نقص المياه والامتلاء بالمياه أو سوء التشغيل.
14. نظام إنذار صوتي
يمكن لنظام الإنذار الصوتي المجهز بهذه السيارة إرسال مجموعة متنوعة من التنبيه الصوتي والرسائل الفورية أثناء التشغيل والتفريغ ، بما في ذلك "مستوى ماء خزان المياه منخفض ، لا يمكن تنظيف العملية" ، "تم قلب خزان الصرف الصحي ، يرجى الانتباه إلى السلامة "وغيرها من الرسائل الصوتية الفورية ، بالإضافة إلى عدد من رسائل الموسيقى السريعة ورسائل التنبيه الصاخبة.
15- إمدادات المياه الطارئة

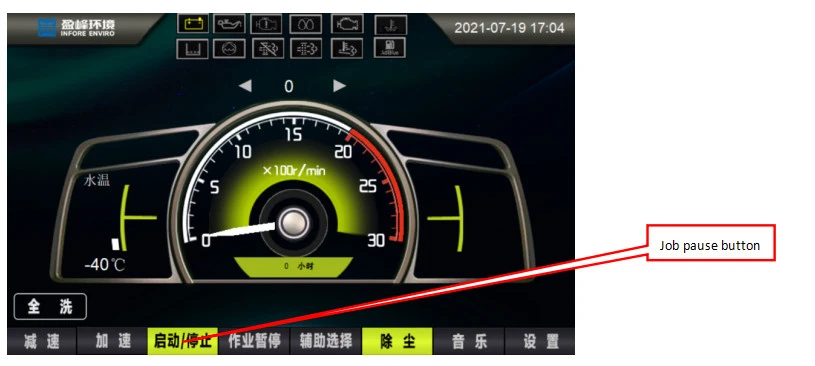

في حالة وجود إشارات مرور أو ظروف أخرى أثناء التشغيل ، اضغط على زر "إيقاف التشغيل المؤقت" الموجود على الواجهة الرئيسية لشاشة التشغيل لإيقاف عملية رش المياه في حالة الطوارئ.

16. وضع تشغيل الوظيفة
تتبنى السيارة وضع التحكم في "شاشة التشغيل بالإضافة إلى وحدة التحكم بالإضافة إلى لوحة تشغيل ناقل CAN". عندما تبدأ العملية وتتوقف ، يمكن التحكم في أجهزة التشغيل مثل ارتفاع وسقوط فوهة الشفط ، وسحب وسحب لوحة الاجتياح ، وسحب وسحب قضيب الرش الأيمن والأيسر بواسطة مفتاح واحد ، وهو سهل التشغيل. يتم تحقيق قسم تشغيل وصيانة السيارة بواسطة جهاز تشغيل مناسب 3-. أثناء التشغيل العادي ، توجد شاشة عرض وزر في الكابينة. أثناء الصيانة ، يمكن تشغيله في واجهة التشغيل على الجانب الأيمن من مؤخرة السيارة خارج الكابينة.
توجد شاشة التشغيل بين المقعدين الأيمن والأيسر من الكابينة ، والتي تُستخدم بشكل أساسي لعمليات التنظيف المختلفة للسيارة.
يقع صندوق التشغيل خلف مفتاح السرعة المتغيرة لمقعد السائق ، والذي يستخدم بشكل أساسي لتشغيل المحرك الإضافي ، وإيقافه ، وتعديل سرعته.


المعلمات التقنية الرئيسية للمنتج

المزايا الرئيسية
1. أداء متفوق
تنظيف تخطيط الجهاز. اثنين من الاجتياح الرأسي بالإضافة إلى فوهة واسعة النطاق المدمج في قضيب رش الماء بالضغط العالي بالإضافة إلى قضيب الرش الجانبي ذو الضغط العالي "هيكل تكنولوجيا براءات الاختراع ، وقضيب الرش الجانبي الأيمن والأيمن وتكامل الفوهة ، التصميم العام فريد من نوعه ، الأول في الصين. بالمقارنة مع طرق الترتيب الأخرى ، فهي تتميز بخصائص جهاز التشغيل المركزي ، والمسافة الثابتة بين الفوهة والأرض ، والتشغيل المستمر والسلس للغسيل ، وغسل وامتصاص مياه الصرف الصحي ، وتقليل ترشيشها ، ومعدل شفط مرتفع لمياه الصرف الصحي ، وعرض تنظيف كبير وكفاءة تنظيف عالية .
هيكل صندوق القمامة متقدم. يتبنى صندوق القمامة 304 تصميمًا لهيكل بلاطة من الفولاذ المقاوم للصدأ بطبقة واحدة ، ونمذجة جديدة ، وحجم جميل ، وكبير ، وبدون هيكل عظمي ، وسطح داخلي أملس ، وإلقاء مريح للقمامة ، وقوة عالية ، ومقاومة للصدأ ، ومقاومة للتآكل ، وأداء تأثير قوة مقاومة للماء جيد. يتبنى جسم الصندوق طريقة رفع وقلب أسطوانة الزيت ، وتميل اللوحة السفلية لصندوق القمامة للتفريغ. زاوية التفريغ أكثر من 45 درجة ، والتفريغ سلس. صندوق القمامة مجهز بجهاز تنظيف بالرش عالي الضغط ، والذي يمكنه تنظيف صندوق الصرف الصحي تلقائيًا بعد إلقاء القمامة ، مما يقلل بشكل كبير من كثافة العمالة لموظفي التشغيل ، وصندوق القمامة مجهز بجهاز إنذار ضد التدفق الزائد.
مسح. استخدام براءة الاختراع الوطنية لتنظيف وكنس السيارات ذات الاستخدام المزدوج للوحة الكنس (رقم براءة الاختراع 200820052391.1) ، مع وظيفة تجنب الاصطدام (هيكل براءة الاختراع ، رقم براءة الاختراع 00224174.9). أثناء التشغيل ، عندما يواجه غطاء غبار لوحة المسح عقبات في الأمام ، فإنه يمكن أن يتقلص للداخل لتجنب إفساح المجال والعودة تلقائيًا إلى وضع العمل الطبيعي بعد عبور العوائق.
جهاز قضيب الرش. تم دمج قضيب الرش الجانبي الأيمن والأيسر ذو الضغط العالي وفوهة الشفط معًا ، باستخدام تخطيط "V" ، وتتحكم الأسطوانة في التراجع. زاوية "V" قابلة للتعديل وزاوية فوهة الضغط العالي ، مسافة الفوهة من الأرض ثابتة ، وقوة تأثير الماء ، ويمكنها جمع مياه الصرف الصحي بكفاءة ، ولها وظيفة مضادة للتصادم وإعادة الضبط التلقائي ؛ قضيب الرش ذو الضغط العالي مُجهز بفوهة عالمية ذات ضغط عالي ، والتي يمكنها غسل جدار عزل الطريق ورصيف العزل.

2. نوعية جيدة
تكوين ملحق عالي. مضخة مياه عالية الضغط ، صمام تنفيس ، صمام تفريغ ، محرك مساعد ، مكونات تحكم كهربائية وغيرها من العلامات التجارية المعروفة في الداخل والخارج ، نوعية جيدة ، أداء موثوق.

مضخة مياه الضغط العالي المستوردة صمام الفائض


صمام التفريغ التلقائي نائب المحرك

عنصر التحكم الكهربائي
3.آمنة وموثوقة
مجهزة بنظام إنذار صوتي. يمكنه إرسال مجموعة متنوعة من التنبيه الصوتي والمعلومات السريعة عند العمل والتفريغ.

مجهزة بدعامة أمان مزبلة ومسامير أمان دعامة. يوفر حماية موثوقة للسلامة أثناء عمليات الصيانة.

نظام هيدروليكي مع إنذار تسرب الزيت. مزود بشبكة مانعة للتسرب ، وجهاز إنذار تلقائي لدرجة حرارة الزيت لمستوى الزيت (رقم براءة الاختراع: 20082005 3218. 4) خزان الزيت ، لتجنب عدد كبير من تسرب الزيت الهيدروليكي ودرجة حرارة الزيت مرتفعة جدًا. في الوقت نفسه ، في حالة تسرب الزيت الهيدروليكي الناجم عن حادث ، لا يزال هناك ما يكفي من الزيت الهيدروليكي لإكمال الإجراءات الوظيفية المختلفة بعد الصيانة.

4.متعددة الوظائف
أوضاع تشغيل متعددة. يمكن لهذا المنتج اختيار عدة أنواع من وضع التشغيل وفقًا لظروف الطريق ، ومؤسسات تشغيل وضع التشغيل المختارة بعد بدء التشغيل وإيقاف التحكم التلقائي في البرنامج ، والتشغيل الذكي ، ومفتاح واحد ، يحتوي وضع تشغيل المنتج هذا على جميع عمليات غسل وغسيل الملابس ، اليسار أو العمل الأيمن والغسيل ، كنس الطريق لجميع المهام ، عملية كنس الطريق اليسرى وعملية كنس الطريق اليمنى لـ 10 أنواع من وضع التشغيل.
5. صيانة بسيطة
تصميم هيكل معقول وجودة موثوقة للأجزاء. يتم ترتيب لوحة المسح للمنتج على الجانبين الأيسر والأيمن من السيارة ، وقضيب الرش وفوهة الشفط مرتبة في منتصف السيارة ، وتجميع وصيانة مريحة ؛ صندوق القمامة مجهز بجهاز غسيل مناسب لتنظيف علب القمامة. يتم ترتيب الأنابيب الهيدروليكية والأنابيب الكهربائية من أجل تسهيل اكتشاف الأخطاء واستبدال المكونات. تمت مراعاة تصميم كل مكون بشكل كامل ، وتم حجز مساحة صيانة كافية. في الوقت نفسه ، فإن استخدام ملحقات الجودة المحلية والأجنبية من الدرجة الأولى ، لضمان جودة المنتج والأداء ، يقلل بشكل كبير من معدل فشل المنتجات.

جهاز اختياري
